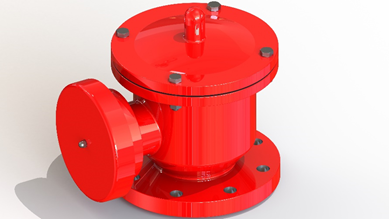

ZGF-V型

单吸阀在工况中一般为水平安装。单吸阀充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的吸气负压。单吸阀充分利用油罐本身的承压能力来减少油蒸气排放，使罐内的压力不在继续。

我公司生产的ZGF型单吸阀呼出阀芯安装一根主导杆，主导杆与阀套、阀盘通过精密加工，使其处于同心状态。

我公司生产的ZGF型单吸阀的阀套有安装PTFE的绝缘装置和防静电装置，避免因阀芯运动时碰撞或摩擦产生火花，同时也避免静电导致用户产生不必要的损失。

我公司生产的ZGF型单吸阀阀盘采用FEP（特氟龙）材质密封，其优良的抗腐蚀性、抗化学侵蚀性，抗液体和蒸汽粘附性，抗极限温度（-45℃）以及阀座冻结而造成的粘结。

我公司生产的ZGF型单吸阀，其阀芯可现场更换，无需使用任何特殊工具或复杂程序，更无须送出重新制造或更换整个阀门，现场维护人员即可操作。

我公司生产的ZGF型单吸阀采用紧凑设计，可以加装阻火芯，使呼吸阀自带防火功能，且自身重量相对低，定价方面优势很大。

我公司生产的ZGF型单吸阀可以使用弹簧加压，最高可达10m水柱。

我公司生产的ZGF型单吸阀能始终保持密封状态，直到系统真空超过阀门设定压力。当发生过压时，受力元件提升，打破阀座与阀芯之间的密封，使蒸汽得以排出，补充真空。一旦过程结束，阀门重新密封，并保持密封。

ZGF型单吸阀，一款可适用于对大气无污染无毒害的介质储罐；另一款则可适用于对空气有污染的介质储罐，适用于有压力保护系统的普通储罐。

独特性能和优势

★能有效防冻、防静电及防粘附    ★高压低压完美胜任    ★紧凑设计，质优价廉    ★安装方便单组件结构    ★精准控制阀门的泄漏量    ★多项选择，终极适配    ★可现场更换阀芯组件    ★适配市场各种连接方式

订货选型

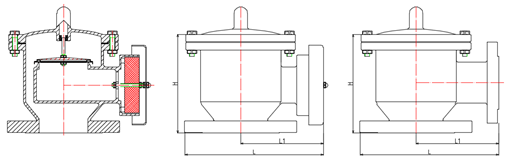

ZGF-V尺寸和大约重量

注：更大尺寸可以定制，也可以按客户提供图纸加工。

通气量曲线图

在100%通气量允许超压10%背压为大气压常温情况下

设备通气量曲线图

正压通气量

A  +365pa  B  +980pa  C  +1760pa  D  +98000pa

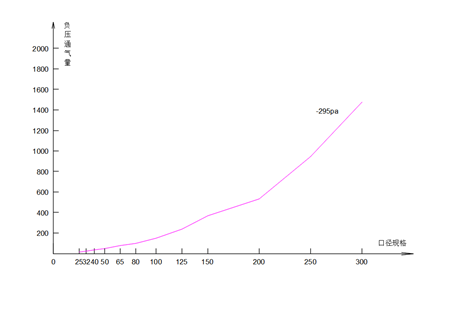

负压通气量 -295pa

注：

q 额定泄放量  Kb 泄放系数  P1 最大泄放压力  A 流道面积  M 摩尔质量  Z 压缩系数  T 泄放温度 K 绝热指数  P2 背压  d 流道直径
