磁性浮子液位计(UHZ-518)2021-09-04 05:53:20
磁性浮子液位指示器(UHZ-518型)
磁性浮子液位指示器是以磁浮子为测量元件,经磁系统耦合将被测介质液位传递至批示器的液位和界位测量仪表。

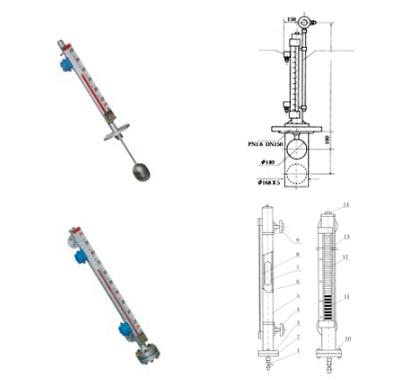

A、侧装式磁性浮子液位指示器(UHZ-C型) B、顶装式磁性浮子液位指示器(UHZ-D型)


1、排污阀

2、筒体下法兰盖

3、筒体下法兰

4、连接下法兰

5、筒体

6、浮子室

7、浮子

8、标尺器

9、连接上法兰

10、螺栓

11、标尺

 12、指示器具

13、导管理体制

 14、封头螺钉

磁性浮子液位指示器“设备材质” :
产品名称
Products Name
测装式指示器
Installation on tank shell Magnetic Level Gage
顶装式指示器
Installation on tank roof Magnetic Level Gage
主体材质
Body Material
SS304
SS304
标尺导管材质
Ruler conduit Material
铝合金
Alumininm
铝合金
Alumininm
浮子材质
Float Material
钛合金
Titanium
钛合金
Titanium
测量范围
Measuring range
300-15000mm
0~3000mm
指示精度
Accuracy
±10mm
±10mm
介质温度
Operating temperature
-80-350℃
-40-350℃
介质密度
Liquid density
≥0.45g/cm3
≥0.79g/cm3
公称压力
Nominal pressure
0.6~1.6Mpa
0.6~1.6Mpa
法兰标准
Flange standard
HG20594-97 DN20-50
HG20594-97 DN150
远传距离
Transmission distance
0-3000km
0-3000km
限位报警器
Alarm
220V AC50HZ
220V AC50HZ

磁性浮子液位计“特点”
1. 测量范围大,不受贮槽高度的限制。
2. 指示新颖. 读数直观. 醒目. 观察指示器的方向可根据用户需要改变角度。
3. 适合容器内液体介质的液位. 界面的测量。除现场指示,还可配 远传变送器. 报警开关. 检测功能齐全。
4. 结构简单. 安装方便. 维护方便. 耐腐蚀. 无需电源. 防爆。
双语对照
磁性浮子液位计“基本参数”
 1. 测量范围:500~8000mm
2. ******度:±5mm ±10mm(高温型)
3. 环境振动:频率≤25HZ,振幅≤0.5mm
4. 介质密度:0.45~2g/cm
5. 介质密度差:≥0.15g/cm(测量界位)
6. 介质温度:-80℃~+450℃
7. 介质粘度:≤0.4Pa.s,对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选用加热夹套式液位计。
8. 接口法兰:采用化工部1997年***新颁发的HG20592~20635-97法兰标准。
磁性浮子液位指示器“备注”:标尺高度以罐壁高度为准,订货时请提供罐壁高度、介质名称及液位计指示器的材质。
