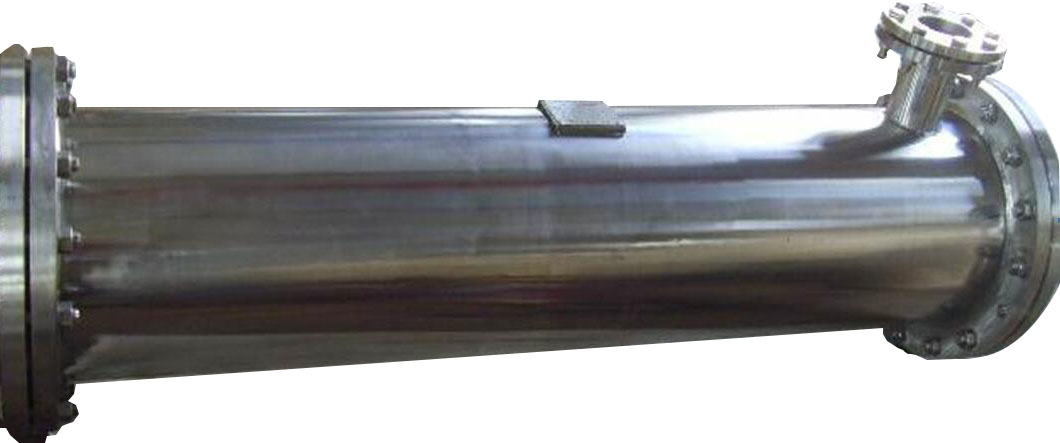

氨水烟气混合器也称氨水蒸发混合器或氨空气蒸发混合器
运行方式：有以下二种
（1）、氨水通过雾化喷嘴喷射进入蒸发混合器，先进行液相雾化并蒸发和热空（烟）气均匀混合。入口空气温度约为150-350℃，压力约为7000Pa。法兰标准HG/T 20592-2009(B) PL-RF，法兰压力等级为PN1.0。
入口氨水温度约为40℃，压力约为200~400kPa，流量按设计值(20%浓度氨水)。氨水雾化喷头连接管径按工艺配管，接口形式为法兰连接，法兰标准HG/T 20592-2009(B)PL-RF，法兰压力等级为PN1.6。
设备材质：304或316L不锈钢;
（2）、氨水通过二流体喷嘴与压缩空气混合雾化喷射进入蒸发混合器，迅速蒸发并与热空（烟）气均匀混合。
入口空气温度约为150-350℃，压力约为7000Pa。法兰标准HG/T20952-2009 PL-RF，法兰压力等级为PN1.0MPa。
喷枪连接管径为DN80，接口形式为法兰连接，管嘴长度50－100mm，喷枪喷射角70-120度，可按工艺选择。法兰标准HG/T20952-2009 PL-RF，法兰压力等级为PN1.6MPa。（最终按照喷枪厂家提供图纸为准）

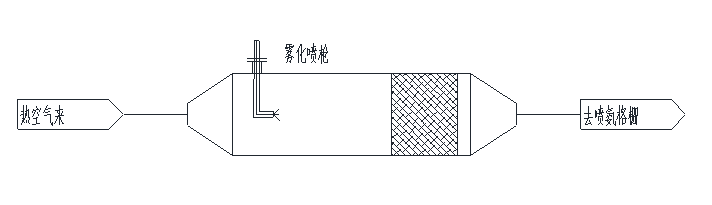

氨水烟气混合气示意图：
实际按工艺参数进行外形设计，提供空（烟）气流量、压力；氨水流量、压力；喷枪喷射角度，设备材质，进出口规格等基本工艺参数。
