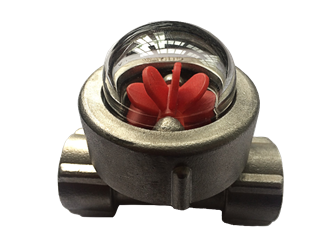

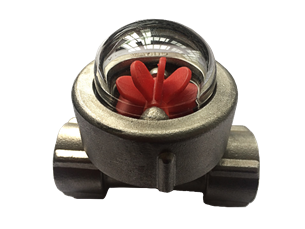

ZSG-Z型
水流指示器属视镜类仪表阀门其适用于石油、化工、化纤、医药、食品、电厂、泵等工业生产管路中，通过视窗能随时观察液体、气体、蒸汽等介质的浑浊度且计量介质流动速度反应情况，是保障正常生产保证产品质量不可缺少的管道附件之一。
水流指示器多为小口径视镜，其阀体均为精铸而成，搭配特定的叶轮、浮球等流向指示装置，通过特定的视窗可进行介质动向的观测。根据视窗分别为半球形水流指示器和普通水流指示器，其连接方式多为螺纹式。
适用工况
水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域或小区域水流动的电信号，此电信号可送到电控箱，但通常不用作启动消防水泵的控制开关。
订货选型
型号 | 规格 | 压力 | 温度 |
水流指示器 | 1/4”(10mm)-2”(50mm) | PN2.5-PN16 150LB | -30℃-200℃ |
壳体材质 | 运动配件材质 | 玻璃材质 | 密封件 | 连接标准 |
碳钢 奥氏体不锈钢 | PP PTFE 尼龙 | 钠钙玻璃 硼硅玻璃 树脂玻璃 | 三元乙丙橡胶 PTFE 铁氟龙 | 螺纹/承插（ANSI及GB） 对焊（ANSI及GB） 法兰（ANSI、DIN、JIS及GB） |

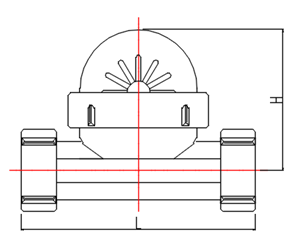

ZSG-Z管道直通视镜参考尺寸（mm）
口径SIZE | L | H | |
DN | In. | ||
10 | 1/4 | 90 | 60 |
15 | 1/2 | 90 | 60 |
20 | 3/4 | 100 | 65 |
25 | 1 | 100 | 65 |
32 | 1-1/4 | 110 | 70 |
40 | 1-1/2 | 110 | 75 |
50 | 2 | 120 | 80 |
