顶装式液位计(UHZ-D型)2021-09-04 05:50:57

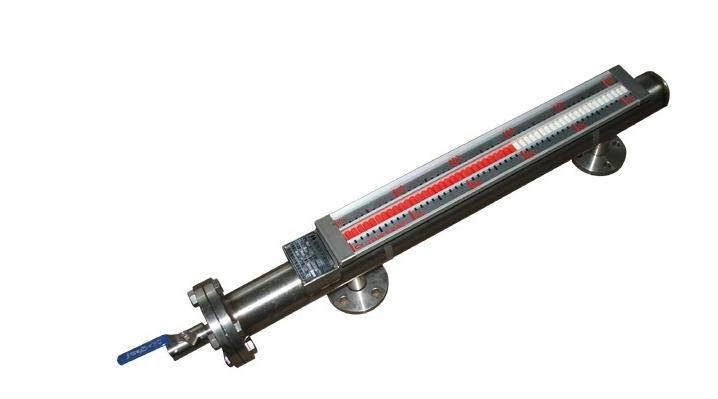

顶装式(UHZ-D) UHZ-D型磁性浮球液位计是以浮球组件为测量元件,通过液体浮力作用,使浮球上下移动,带动顶杆上端的磁钢上下变化,经磁性耦合作用,使显示器组件的磁性翻柱翻转达到跟踪液体液位变化,故显示醒目,读数直观,因显示器组件与被测介质完全隔离,故使用安全可靠。该液位计适于各种地下槽池等容器,以 及不宜侧面开孔的容器的液位显示,如配上配套仪表可用于远传检测,以实现自动控制功能。 工作原理 根据浮力原理和磁性耦合原理而制成。当被容器内的液位上下变化时带动浮球,并通过与之相连的连杆上端的永久磁钢上下移动,经磁性耦合而使显示器中的翻柱翻转。当液位上升翻柱由白色转为红色。当液位下降时翻柱由红色转为白色,红白界位处就为容器内介质液位的实际高度,从而实现液位自动跟踪显示。

特点

◆在容器从不适宜侧面开孔及容器周围空间很少时,可在容器上部或下部安排本形式的液位计。

 ◆适用于粘度大的液体介质

◆显示器的观察方向可任意改变

◆其他特点和UHZ-C相同。

主要技术参数

 ◆测量范围:500-5000mm

◆测量精度:±10mm

◆介质密度:≥0.5g/cm3

◆工作压力:≤2.5MPa

◆工作温度:0-200℃

◆介质粘度:≤0.4Pa.S

◆本厂出厂

       连接法兰尺寸:DN150 PN1.6 本产品又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点. 有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计. 制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计,如果未经质监局审核,没有生产许可证,产品质量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产品质量有保证,售后服务有保证。 玻璃板液位计可直接用来观察各种容器内介质的液位高度。

        它适用于石油、化工等工业领域的液位指示,该液位计结构简单,观察直观、清晰,不堵塞、不渗漏,安装方便,维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成连通器,透过玻璃板可直接观察到容器内液位的实际高度。上下阀门装有安全钢珠,当玻璃因意外损坏时,钢珠在容器内压的作用下自动密封,防止容器内液体外溢,并保证操作人员安全。 磁性浮子式液面计安装于桶槽外侧延伸管上,桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关,做为电气接点信号输出,或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔,显示清晰,标志醒目,读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

产品维护

1. 液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。

2. 根据介质情况,可定期清洗主导管,清除管内沉积物杂质。

3. 对液位计进行清洗后或更换浮子时,打开排污法兰,在装入磁性浮子时,应注意重端带磁性一端向上,不能倒装!

4. 对低温型及液化气专用型产品,液位计主体采用真空夹套保温,安装使用过程中注意不要把夹套破坏,以免影响产品质量。

订货参数: 顶装或者侧装 测量范围 材质 介质 温度 压力 介质密度 公称通径 是否带远传或报警 订货须知 订货时须确定

以下参数:①顶装或者侧装; ② 测量范围; ③材质;④ 介质;以便给您提供合适的产品。

液位计
(Top mounted level gauge )

       MH7120液位计根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子 内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱 翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。
      顶装式磁翻板液位计,适用于测量各种不便于侧面安装液位计的容器,特别是地下贮槽内的液位测量。广泛适用于石油、化工、冶金、电力、轻工及医药等行业和部门。

MY-UHZ顶装式磁翻板液位计

一、结构原理

 侧装式磁翻板位计直接安装于容器顶部,通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动,由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器,用红蓝两色(液红气蓝)明显直观地指示出工艺容器内的液位或界位,可远距离传送和实现自动控制。UHZ系列顶装式磁翻板液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。

二、主要技术参数
测量范围:0-4000mm
公称压力:1.0MPa;1.6MPa;2.5MPa;4.0MPa
公称通径:DN150
工作温度:-40~80℃
测量精度:±10mm
介质密度:液位:ρ≥0.5g/cm3
界位:ρ1-ρ2≥0.25g/cm3
接液材质:1Cr18Ni9Ti
法兰标准:JB82-59(液位计法兰:平面或凸面法兰)
伴热夹套接头:ZG1/2“(内螺纹)
上、下限报警器:
输出信号:一常开、二常闭
(或二常开、二常闭订货时请注明)
坏境温度:-20~40℃
工作温度:-40~120℃
测量精度:±10mm
工作寿命:≥105
防护等级:IP65
电源引入口:M20×1.5(内螺纹)
防爆形式、防爆标志:
隔爆型:dIIBT4
本质安全型:iaIICT5
三、工作原理

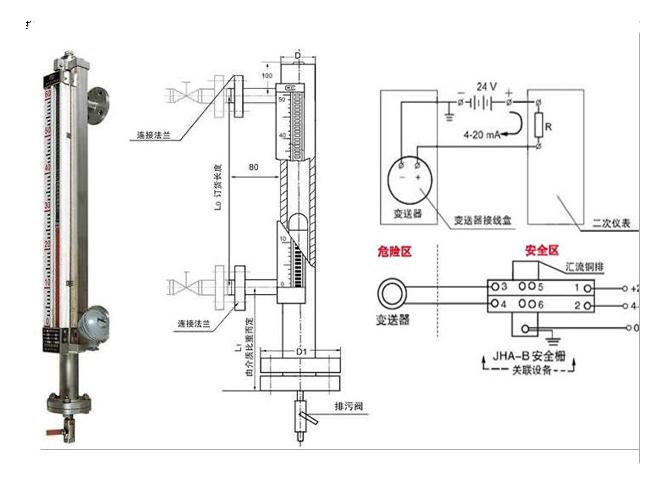

        由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒组成)以及液位变送器等组成,其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

       侧装式液位计(Side mount type level gauge ):在容器中液体介质的高低叫做液位,测量液位的仪表叫液位计。液位计为物位仪表的一种。
       液位计的类型有磁浮式、压力式、超声波、声呐波,磁翻板、雷达等。
       适用于测量各种不便于侧面安装液位计的容器,特别是地下贮槽内的液位测量。广泛适用于石油、化工、冶金、电力、轻工及医药等行业和部门。
四、主要技术参数
测量范围:0-4000mm
公称压力:1.0MPa;1.6MPa;2.5MPa;4.0MPa
公称通径:DN150
工作温度:-40~80℃
测量精度:±10mm
介质密度:液位:ρ≥0.5g/cm3
界位:ρ1-ρ2≥0.25g/cm3
接液材质:1Cr18Ni9Ti
法兰标准:JB82-59(液位计法兰:平面或凸面法兰)
伴热夹套接头:ZG1/2“(内螺纹)
上、下限报警器:
输出信号:一常开、二常闭
(或二常开、二常闭订货时请注明)
坏境温度:-20~40℃
工作温度:-40~120℃
测量精度:±10mm
工作寿命:≥105
防护等级:IP65
电源引入口:M20×1.5(内螺纹)
防爆形式、防爆标志:
隔爆型:dIIBT4
本质安全型:iaIICT5
