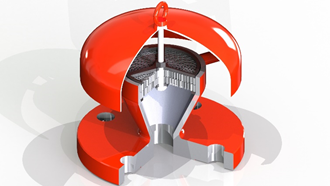

管端型阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。要求阻火元件的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。
管端型阻火器常用于高于环境/大气温度和压力（通常达60°C 0.01MPa.g）下的工艺操作。适用于可燃气体管道末端，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道末端用品。
独特性能和优势
★阻火性能卓越 ★压力降小 ★流量大 ★阻火芯易拆卸 ★易于清洗维护 ★不易堵塞 ★少维护 ★适配市场各种连接方式 ★安装方便单组件结构
订货选型
型号 | 规格 | 公称压力 | 温度 |
ZFQ管端型阻火器 | 1/2”(15mm)-12”(300mm) | PN2.5-PN420 150LB-2500LB | -196℃-600℃ |
壳体 | 阻火芯 | 垫片 | 连接标准 |
碳钢 304不锈钢 316L不锈钢 哈氏合金 其他 | 304不锈钢 316不锈钢 哈氏合金 PTFE 其他 | 石墨复合垫 PTFE 碳纤维 其他 | 螺纹（ANSI及GB） 对焊（ANSI及GB） 法兰（ANSI、DIN、JIS及GB） |

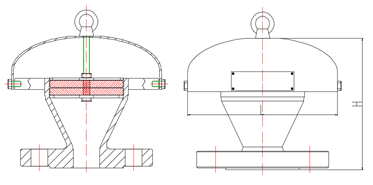

尺寸表
口径SIZE | L （mm） | H （mm） | 大约重量 （Kg） | |
DN | In. | |||
15 | 1/2 | 108 | 110 | 7.5 |
20 | 3/4 | 108 | 110 | 7.5 |
25 | 1 | 108 | 110 | 7.8 |
40 | 1-1/2 | 219 | 180 | 11 |
50 | 2 | 219 | 180 | 11.5 |
65 | 2-1/2 | 219 | 180 | 12 |
80 | 3 | 273 | 220 | 15 |
100 | 4 | 325 | 250 | 19 |
150 | 6 | 377 | 285 | 24 |
200 | 8 | 426 | 320 | 32 |
250 | 10 | 530 | 500 | 40 |
300 | 12 | 630 | 550 | 55 |
注：更大尺寸可以定制，也可以按客户提供图纸加工。
