人孔盖使用说明书

随着工业的不断发展，液油类需求量日趋增加，对油料运输罐车的安全与环保性能要求也不断提高。该产品就是为保证油料罐车的运输安全而设计的。该人孔盖安装在轻质燃油油罐车的顶部，使油罐车具有倾翻防溢、防爆功能。同时，当罐体内外压差过大时具有呼吸功能，达到内外压力的平衡。该人孔盖适用于运送汽油、煤油、柴油等轻质燃油的油罐车。

一、性能和特点：

1、  重量轻：人孔盖的主体系低压铸造铝合金，质轻坚固。在保证强度的前提下，可有效的提高油罐车的承载能力。

2、  耐腐蚀：压铸铝合金材料经过氧化工艺处理后，具有很好的防腐蚀和耐磨性能。

3、  呼吸阀：在小盖下方装有呼吸阀。可根据需要设定不同的压力，确保可靠的呼吸功能，使罐车在运输过程中安全可靠、不易损坏。

4、  紧急排气装置：在油罐车发生意外容器处于烈火之中，高温下急需释放罐内压力，以防爆炸时。该装置可自动紧急排气。当罐内压力达到20-30Kpa时，紧急排气装置启动工作，其排气量达7000m3/h以上。可有效防止油罐车的爆炸事故。

5、  倾倒自动密封装置：在遇到意外情况，油罐车发生倾倒时，呼吸阀中的倾倒防溢阀动作，自动密封通道，防止因油料外泄发生危险。

6、  三个备用开口：人孔盖大概上备有三个辅助开口，可用于安装量油孔、防溢探杆和安装油气回收阀。

二、结构和工作原理：

1、  人孔盖结构：油罐车人孔盖主要由大、小盖体，上、下压板，紧急通气压盖弹簧及呼吸阀等组成。（如图所示）

2、  呼吸阀结构：呼吸阀的结构如图所示。由呼吸阀、呼吸阀瓣、活塞杆、倾倒防溢阀、旋盖及弹簧等组成。

3、 工作原理：人孔盖在使用过程中，当油罐内压力高于外部压力6-8Kpa或低于外部压力2-3Kpa时，呼吸阀会自动开启，使罐内外气体贯通，可降低内外过大的压差。起到安全保护作用。在油罐内部压力与外部压力差在2-8Kpa时，呼吸阀处于关闭状态，使罐内保持适当的压力，以免油料的挥发浪费。

技术参考

1呼出的开启压力：6-8KPA

2吸入的开启压力：2-3KPA

3通气流量：》800L/MIN

4紧急排放开启压力：20-30KPA

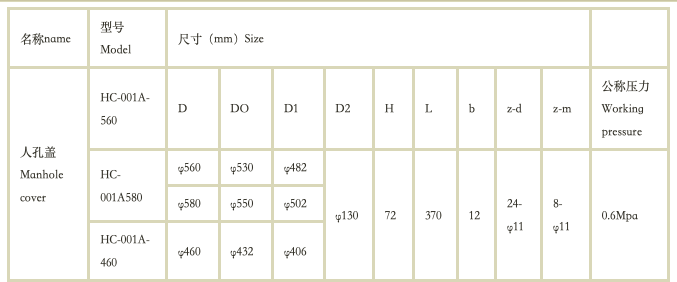

5外形尺寸：Φ560 mm  Φ580MM

6安装尺寸：安装孔24个。Φ580孔距为542MM. Φ560MM孔距为530mm。孔径为Φ12mm

7总重量：15KG

四安装使用及操作维护

1安装：人孔盖安装时。应使上，下压板的长度方向与汽车大梁长度方向垂直，在安装和搬运的过程中应注意不要碰伤人孔盖的安装结合面。以免影响密封性能。人孔盖与油罐间的密封垫是由我公司提供的专用垫。注意不要损坏。

2.使用：人孔盖在出厂前已经调试过。安装后即可使用。在使用过程中。不得随意调节呼气阀和紧急通气阀装置（如弹簧等）。如有异常情况。请与我公司联系。

3操作：（1）开启顺序如下：

（1。1）将钥匙插入人孔盖的锁孔内。

1.2）逆时针转动钥匙30度左右，

（1.3）可用力向上搬动上压板，

（1.4）推开下压板方孔内的锁构，同时向上提起下压板的一端，即可打开小人孔盖。

（2） 关闭小人孔盖

（2.1）搬动下压板的一端绕固定轴旋转即可关闭小人孔盖。

（2，2）搬动上压板的一端绕固定轴旋转加压即可至锁紧状态。

五．包装与储存：

1.包装：

该产品每套均单独采用木箱或纸箱加泡沫包装，在用木箱包装时产品与木箱之间必须有可靠地充填，

2，存储与运输

该产品系金属构件，应存放在干燥洁净，无腐蚀气体的仓库内，在运输与装卸过程中不得碰撞，抛甩
