1罐顶通气孔
2规格
1罐顶通气孔
制造验收标准:按SY/T0525.4-93。
罐顶通气孔属于浮顶油罐专用附件。
储存在内浮顶油罐的油料,液面已全部为内浮盘覆盖,所以在罐顶就不再安装机械呼吸阀和Y型液压安全阀。但在实际使用中,如各结合部位密封稍有不严密,还会引起油气泻出,当浮盘下降时,由于粘附在罐壁上的油膜蒸发等原因,浮盘与拱顶间的空间,仍会有油蒸气积聚。为及时稀释并扩散这些油气,防止油蒸气浓度增大到燃、爆极限,罐顶与罐壁周围开设有通气孔。孔口之间的环向间距应不大于10m,每个油罐至少应开设4个;总的开孔面积要求每米油罐直径在0.06㎡以上。通气孔出入口安装有不锈钢金属丝网罩。
2规格编辑

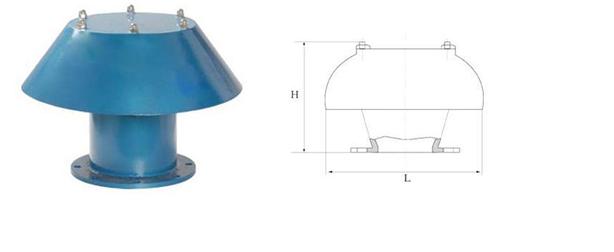

规格尺寸:
DN | L | H |
50 | 200 | 186 |
80 | 300 | 220 |
100 | 450 | 283 |
150 | 550 | 324 |
200 | 600 | 378 |
250 | 660 | 385 |
