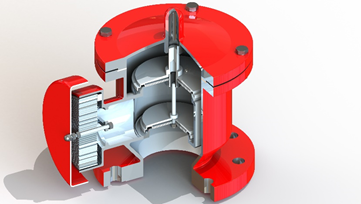

ZGF-I/ZGF-IZ型

全天候呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或 真空时免遭破坏的作用，此阀通常与阻火器配套使用。

我公司生产的ZGF型呼吸阀呼出阀芯和吸入阀芯各安装一根主导杆，主导杆与阀套、阀盘通过精密加工，使其处于同心状态。

我公司生产的ZGF型呼吸阀的阀套有安装PTFE的绝缘装置和防静电装置，避免因阀芯运动时碰撞或摩擦产生火花，同时也避免静电导致用户产生不必要的损失。

我公司生产的ZGF型呼吸阀阀盘采用FEP（特氟龙）材质密封，其优良的抗腐蚀性、抗化学侵蚀性，抗液体和蒸汽粘附性，抗极限温度（-45℃）以及阀座冻结而造成的粘结。

我公司生产的ZGF型呼吸阀，其阀芯可现场更换，无需使用任何特殊工具或复杂程序，更无须送出重新制造或更换整个阀门，现场维护人员即可操作。

我公司生产的ZGF型呼吸阀采用紧凑设计，可以加装阻火芯，使呼吸阀自带防火功能，且自身重量相对低，定价方面优势很大。

我公司生产的ZGF型呼吸阀可以使用弹簧加压，最高可达10m水柱。

我公司生产的ZGF型呼吸阀能始终保持密封状态，直到系统压力或真空超过阀门设定压力。当发生过压时，受力元件提升，打破阀座与阀芯之间的密封，使蒸汽得以排出或补充，释放压力或补充真空。一旦过程结束，阀门重新密封，并保持密封。

ZGF-I/IZ型呼吸阀适用于对空气无污染、无毒害的介质和普通常压储罐。

独特性能和优势

★能有效防冻、防静电及防粘附    ★高压低压完美胜任    ★紧凑设计，质优价廉    ★适配市场各种连接方式    ★精准控制阀门的泄漏量    ★可现场更换阀芯组件    ★安装方便单组件结构

订货选型

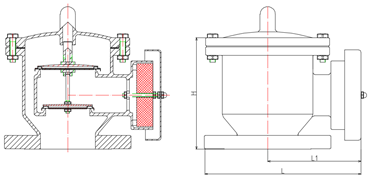

ZGF型尺寸和重量

注：更大尺寸可以定制，也可以按客户提供图纸加工。

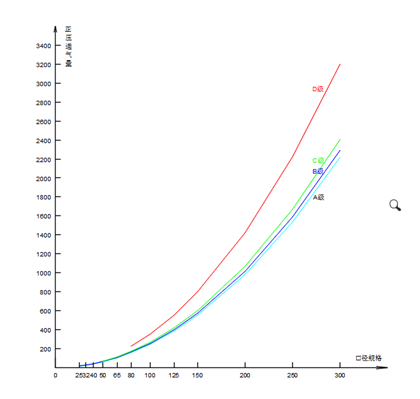

通气量曲线图

100%通气量允许超压10%背压为大气压常温情况下

设备通气量曲线图

正压通气量

A +365pa  B +980pa  C +1760pa  D +98000pa

负压通气量  -295pa

注：

q 额定泄放量  Kb 泄放系数  P1 最大泄放压力  A 流道面积  M 摩尔质量  Z 压缩系数  T 泄放温度 K 绝热指数  P2 背压  d 流道直径
