阻爆燃型阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。一般安装在输送可燃气体的管道中,或者通风的槽罐上,阻止传播火焰(爆燃或爆轰)通过的装置,由阻火芯、阻火器外壳及附件构成。
阻火器也常用在输送易燃气体的管道上。假若易燃气体被引燃,气体火焰就会传播到整个管网。为了防止这种危险的发生,也要采用阻火器。阻火器也可以使用在有明火设备的管线上,以防止回火事故。但它不能阻止敞口燃烧的易燃气体和液体的明火燃烧。

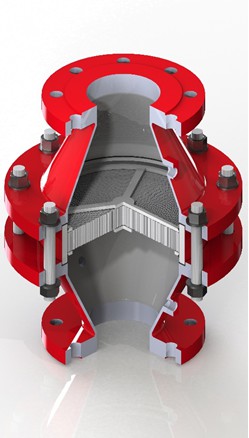

我们生产的此系列阻火器采用双向构造,可阻止亚音速爆燃,在熄灭火焰源头的同时,可消除爆燃和爆轰产生的高速和高压,我们的阻火芯采用波纹板形式,易于清洗,抗压强度高,有效控制压力降,能提供******流量且不易出现故障,所以我们的产品能有效使用在任意管道系统。
阻爆燃型阻火器常用于高于环境/大气温度和压力(通常达60°C 0.01MPa.g)下的工艺操作。根据客户要求,可以提供特殊材料和防护涂层,适用于甲烷、丙烯、乙烯类易燃介质使用。
独特性能和优势
★阻火性能卓越 ★压力降小 ★流量大 ★阻火芯易拆卸 ★易于清洗维护 ★不易堵塞 ★温度检测口 ★少维护 ★安装方便双向结构 ★适配市场各种连接方式
订货选型
型号 | 规格 | 公称压力 | 温度 |
ZFG阻爆燃型阻火器 | 1/2”(15mm)-64”(1600mm) | PN2.5-PN420 150LB-2500LB | -196℃-600℃ |
壳体 | 阻火芯 | 垫片 | 连接标准 |
碳钢 304不锈钢 316L不锈钢 哈氏合金 其他 | 304不锈钢 316不锈钢 哈氏合金 PTFE 其他 | 石墨复合垫 PTFE 碳纤维 其他 | 螺纹(ANSI及GB) 对焊(ANSI及GB) 法兰(ANSI、DIN、JIS及GB) |

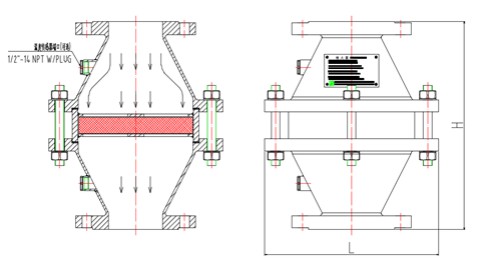

尺寸表
口径SIZE | L (mm) | H (mm) | 温度传感器口 (In.) | 大约重量 (Kg) | |
DN | In. | ||||
15 | 1/2 | 155 | 215 | -- | 12 |
20 | 3/4 | 155 | 215 | -- | 12 |
25 | 1 | 155 | 215 | 3/8 | 12 |
40 | 1-1/2 | 180 | 255 | 3/8 | 18 |
50 | 2 | 225 | 285 | 3/8 | 19 |
65 | 2-1/2 | 255 | 295 | 3/8 | 25 |
80 | 3 | 260 | 305 | 1/2 | 29 |
100 | 4 | 320 | 305 | 1/2 | 35 |
150 | 6 | 410 | 370 | 1/2 | 52 |
200 | 8 | 485 | 385 | 1/2 | 70 |
250 | 10 | 595 | 395 | 3/4 | 91 |
300 | 12 | 635 | 405 | 3/4 | 112 |
350 | 14 | 800 | 470 | 3/4 | 138 |
400 | 16 | 860 | 495 | 3/4 | 175 |
450 | 18 | 930 | 520 | 3/4 | 210 |
500 | 20 | 1000 | 540 | 3/4 | 245 |
注:更大尺寸可以定制,也可以按客户提供图纸加工。
