正拱开缝型金属爆破片(LF)2021-09-04 07:01:36

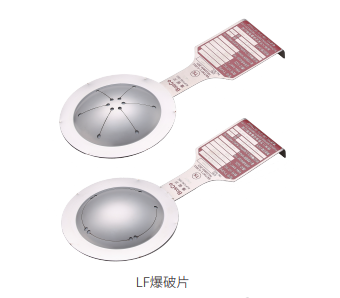

正拱开缝型金属爆破片(LF)

复合结构,稍有碎片。

尺寸:15-1100mm

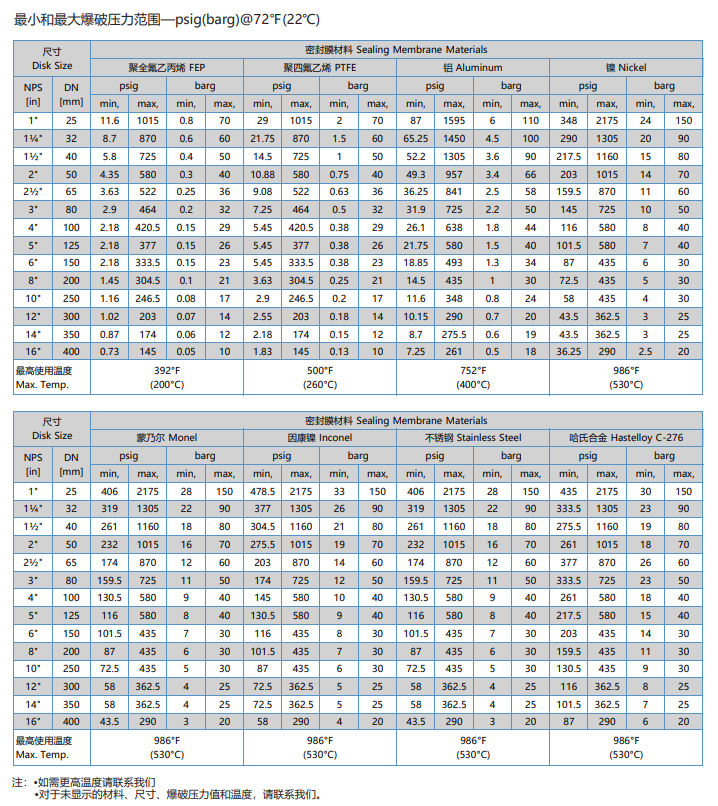

压力:0.02-200barg

操作比:80%

背压托架:需要

适用介质相态:液相、气相或固相

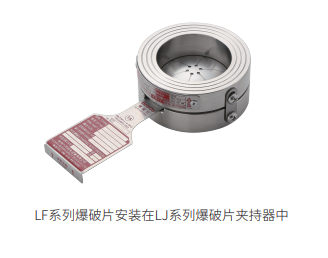

标准夹持器:LJA

  • 产品详情

  • 资料下载



正拱形爆破片,凹面处于压力系统高压侧,复合型爆破片由三部分组成:强度膜、密封膜及背压托架。



说明:爆破片为特种设备,需根据具体工况进行计算选型,您可以通过在线咨询、热线电话、在线留言、邮件等方式和我们联系,业务技术人员会免费为您提供计算选型、报价等技术支持服务,确认无误后,尽快为您安排发货或生产排期。



技术特性

 • 正拱形复合型爆破片

 • 先进的激光开缝技术

 • 可在标定爆破压力的80%以下运行

 • 稍有碎片

 • 标准材料:不锈钢/氟塑料/不锈钢,密封材料可选

 • 适用于气相、液相或气液两相介质

 •尺寸范围:15mm-1100mm

 • 爆破压力范围:0.02-2000barg

 • 三维不锈钢铭牌,包含爆破片所有参数



工作原理

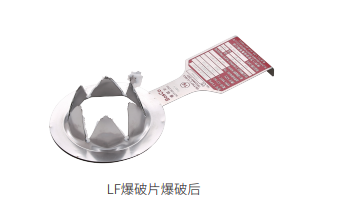

LF系列爆破安装时,凹面朝向工艺介质侧。激光开缝决定爆破压力的大小。当爆破片爆破时,金属片沿预设的薄弱环节处打开并向夹持器折叠,从而防止碎片的溅出。
