平板开缝型爆破片(PF)

复合结构，稍有碎片。

尺寸：25-1100mm

压力：0.02-10barg

操作比：50%

背压托架：需要

适用介质相态：液相或气相

平板开缝型爆破片由正拱开缝型爆破片演化而来，自带垫片，主要用于低压场合，直接安装在标准法兰或简易法兰内。

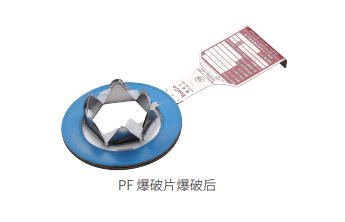

平板开缝爆破片.png 平板开缝爆破片爆破后.png

说明：爆破片为特种设备，需根据具体工况进行计算选型，您可以通过在线咨询、热线电话、在线留言、邮件等方式和我们联系，业务技术人员会免费为您提供计算选型、报价等技术支持服务，确认无误后，尽快为您安排发货或生产排期。

技术特性

先进的激光开缝技术

无需夹持器，直接安装在标准法兰或是简易法兰内

标准材料构成：无石棉垫片/不锈钢/氟塑料/不锈钢/无石棉垫片，如果有其他材料要求，请咨询我们

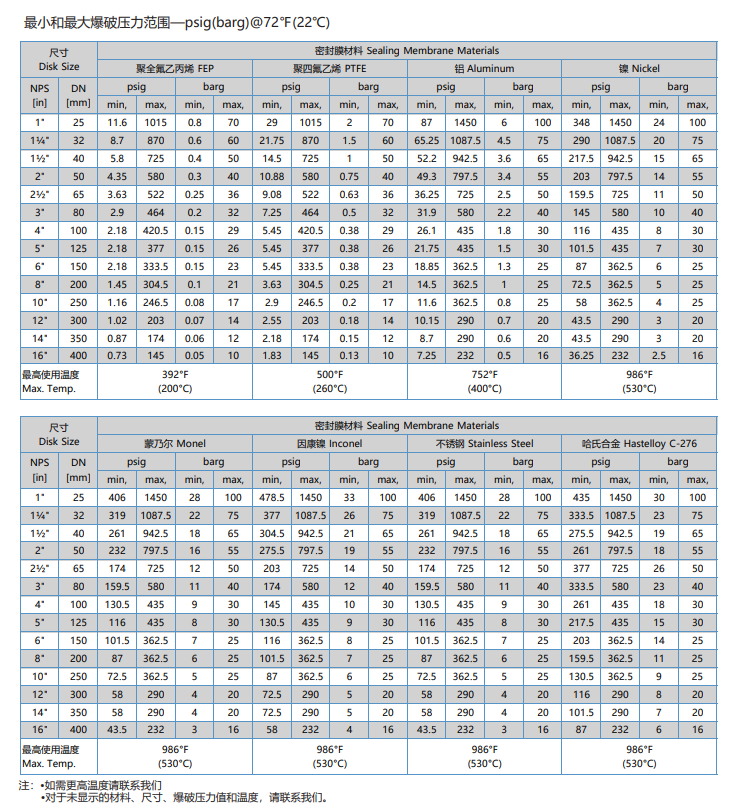

爆破压力：0.05-10barg

尺寸范围：25mm-4200mm

可以在标定爆破压力50%以下运行

可选项

爆破传感器

夹持器

氟塑料垫片

罐箱用爆破片

储罐保护

储罐由相对较轻的材料制成，通常承压能力有限。如果没有正确泄放，容易形成真空导致壳体坍塌。PF型爆破片为储罐提供经济有效的保护。

爆破片尺寸应至少等于储罐的流动入口或出口连接尺寸（以较大者为准），最大爆破压力不应大于储罐的设计压力或真空度（以较小者为准），最小爆破压力应至少是储罐的最大工作压力或真空度（以较大者为准）的两倍。

泄压阀保护

大气中的腐蚀性元素可以通过安全阀出口进入并损害阀门的工作部件，影响阀门正常工作，出口连接到公共集管的阀门更容易受到损害。安装在阀门出口法兰上的PF型爆破片可以有效保护阀门组件免受恶劣环境的影响。

爆破片尺寸应与阀门的出口法兰相同。最大爆破压力不应大于阀门的设定压力，最小爆破压力应至少为集管中最大工作压力的两倍。
