反拱带刀型爆破片YD2021-09-04 07:07:20

反拱带刀型爆破片(YD)

单片金属结构,出口夹持器带刀,稍有碎片。

尺寸:25-600mm

压力:0.5-150barg

操作比:90%

背压托架:需要

适用介质相态:液相或气相

标准夹持器:YDJA

  • 产品详情

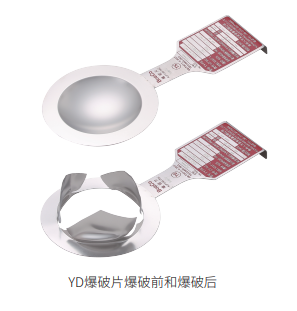

反拱形爆破片,凸面处于压力系统高压侧。反拱带刀型爆破片,由单片金属组成,在膜片受到压力失稳后翻转,由出口夹持器上的刀片把膜片割开泄压放力。


说明:爆破片为特种设备,需要根据具体工况进行计算选型,您可以通过在线咨询、热线电话、在线留言、邮件等方式和我们联系,业务技术人员会免费为您提供计算选型、报价等技术支持服务,确认无误后,尽快为您安排发货或生产排期。



技术特性

无碎片设计

 可以在标定爆破压力90%以下运行

适用于气相、液相和气液两相介质

标定爆破压力不超过设备的最大允许工作压力

无需背压托架即可承受全真空

标准材料:不锈钢,因康镍,蒙乃尔,镍,铝,也可定做特种材料

尺寸范围:25mm-600mm

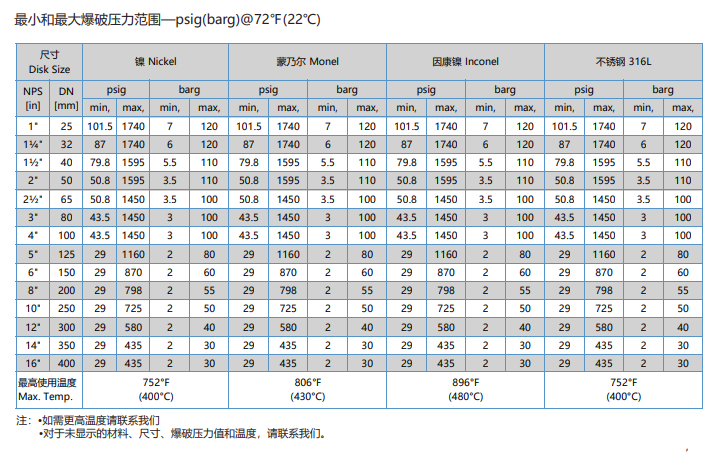

爆破压力范围:0.5barg-150barg

可与安全阀串联

三维不锈钢铭牌,包含爆破片所有参数



可选项

聚四氟乙烯的内衬可以有效地隔离腐蚀性介质,保护爆破片免受腐蚀。

注:带内衬的爆破片最高温度低于强度膜材料



配套夹持器

YDJ夹持器 ·嵌入式夹持器-专门为YD系列爆破片设计

夹持器标准材料:不锈钢和碳钢,其他材料也可适用。



夹持器选项

仪表孔;三通;接管;溢流阀;压力表;特殊法兰面;涂层



安全阀保护

当爆破片安装在安全阀下时,可将阀门的工作部件与腐蚀性介质隔离。

泄零组件:压力表、三通、溢流阀、接管

单片金属结构,凹面带槽,无碎片设计。
